Koriolio masės srauto matavimas
Coriolis masės srauto matuokliaiimkitės pramonės skysčių matavimo technologijų viršūnės. Daugelis pramonės šakų, pavyzdžiui, nafta ir dujos, maisto gamyba ir farmacija, teikia svarbą efektyvumui, saugai, tikslumui ir išlaidų kontrolei. Neprilygstama įžvalga apie srauto dinamiką taip pat yra jų populiarumo priežastis, nes masės srautas matuojamas tiesiogiai, o ne netiesioginiais skaičiavimais, pagrįstais slėgiu ir temperatūra. Įrenginys, realiuoju laiku pateikiantis tikslius rodmenis sudėtingomis oro ar apdorojimo sąlygomis, yra ne kas kita, kaip žaidimo keitiklis, ypač pramonės šakoms, kurioms sunku spręsti sudėtingus kintamuosius.
Kas yra masės srauto matuoklis?
Masės srauto matuoklis naudojamas skysčio, praeinančio per vamzdį, srautui matuoti, nesutrikdant viso gamybos proceso. Jis matuoja masės siuntimą vamzdynu per laiko vienetą. Masės srauto matavimas yra laikomas esminiu daugelio receptų formulių, medžiagų balanso nustatymo, sąskaitų išrašymo ir saugojimo perdavimo susijusiose pramonės šakose pagrindu. Tokiose programose svarbiausia yra patikimumas ir tikslumas.
Kaip veikia masės srauto matuoklis?

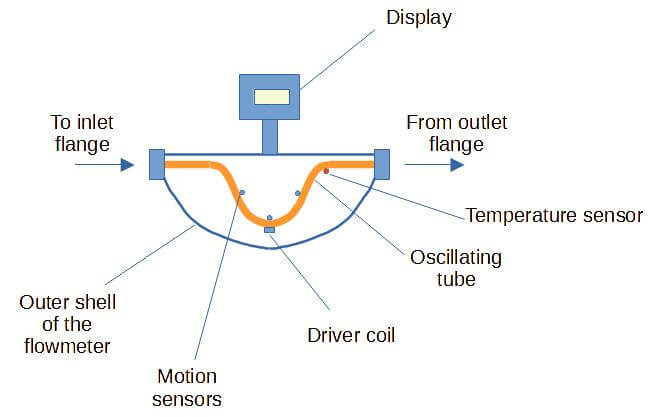

Dvi skirtingos masės matavimo technologijos yra inercinė ir šiluminė. Buvęs inercijos matuoklis yra žinomas kaip Koriolio srauto matuoklis, pagrįstas Koriolio efektu. Skysčiai, einantys per vamzdį, yra veikiami Koriolio pagreičio, mechaniniu būdu įvedant tariamą sukimąsi į vamzdį. Skysčio srauto metu susidaranti nukreipimo jėga priklausys nuo išmatuoto masės srauto greičio.

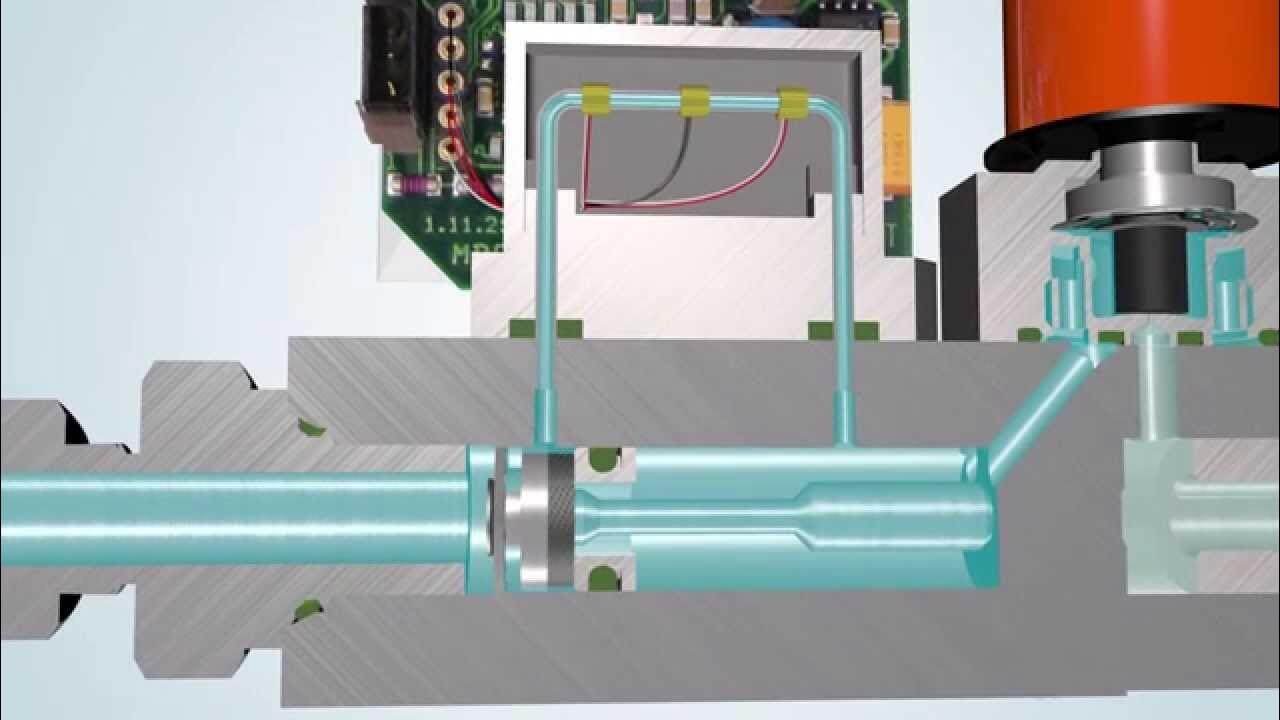

Vėliaušilumos masės srauto matuoklistiesiogiai matuoti dujų ir skysčių srautą. Nesvarbu, ar į tekantį srautą įleidžiamas tam tikras šilumos kiekis, ar palaikoma pastovi zondo temperatūra, šiluminis masės srauto matuoklis veikia su dviem temperatūros jutikliais ir elektriniu šildytuvu. Aukščiau pateikta pastraipa paaiškinakaip veikia šiluminis masės srauto matuoklis.
Kas yra masės srauto matuoklio principas?
Masės srauto matuokliai skirti išmatuoti medžiagos, tekančios per tam tikrą tašką per laiko vienetą, masę. Tačiau jų technologijos skiriasi tiksliniams tiksliems matavimams, pvz., terminiams, Coriolis, ultragarsiniams ar sūkuriniams matavimams. TheCoriolis masės srauto matuoklisyra vienas populiariausių srauto matuoklių dėl savo tikslumo ir patikimumo.
Masės srauto matuoklių tikslumas ir diapazonas
Dėl išskirtinio tikslumo ir pakartojamumo masės srauto matuokliai yra mėgstami pramonės šakose, kuriose svarbus tikslumas. Masės srauto matuoklių diapazonas reiškia didžiausią diapazoną, kurį jie gali išmatuoti. Masės srauto matuoklio diapazonas yra atvirkščiai proporcingas jo netikslumui apskritai. Tokio ryšio priežastys slypi slopinimo jautrumo jutikliuose, įrengtuose plataus diapazono srauto matuokliuose, kurie nėra tokie jautrūs kaip siauro diapazono srauto matuokliai su padidėjusiu jautrumu.
Kaip pasirinkti tinkamą srauto matuoklį?
Renkantis tinkamą srauto matuoklį pagal praktinį pritaikymą, reikia atsižvelgti į tokius veiksnius kaip skysčio tipas, srauto diapazonas, tikslumas, temperatūra ir slėgis. Srauto diapazonas yra pirmasis dalykas, kurį reikia nustatyti prieš pasirenkant tinkamą visos skalės diapazoną. Siekiant didesnio tikslumo, jei srauto diapazonas mažas, pirmenybė teikiama mažo diapazono masės srauto matuokliams. Be to, aplinkos temperatūra ir slėgis yra papildomi veiksniai, darantys įtaką galutiniam tikslumui. Masės srauto matuoklis, galintis atlaikyti aukštą temperatūrą ir slėgį, turi pirmenybę renkantis, jei temperatūra ir slėgis yra aukšti.
Coriolis masės srauto matuokliai iš Lonnmeter siūlo 0,1–0,05 % greičio netikslumą masės srauto diapazone iki 100:1. Kreivų vamzdžių diapazonas yra platesnis nei tiesių vamzdžių skaitiklių. Bendra skaitiklio paklaida susideda iš bazinio netikslumo ir nulinio poslinkio paklaidos, ty netaisyklingo signalo išvesties nulinio srauto sąlygomis. Nulinio poslinkio paklaida yra pagrindinė klaidos priežastis, kuri paprastai sudaro 1–2 % išmatuoto rodiklio.
Kai kurie gamintojai bendrą tikslumą iliustruoja kaip srauto greičio procentą esant dideliems srautams ir srauto greičio procentinę dalį, taip pat nulinio poslinkio paklaidą. Labai svarbu peržiūrėti specifikacijas, kai atliekate palyginimą, kad būtų galima apgauti.
Masės srauto matuoklių pritaikymas ir apribojimai
Masės srauto matuokliai yra linkę įtakoti aplinkos kintamųjų, rodmenų, skaičiavimų; klaidų koregavimas gali sugadinti įrangą, sumažėti efektyvumas ir tikslumas. Pažiūrėkite, kad masės srauto matuokliuose gali kilti tokių problemų:
Nr.1 Slėgis gali sumažėti, jei srauto greitis padidės aptikimui;
Nr.2 Coriolis skaitikliai yra brangesni nei kiti srauto matuokliai. Ir jie negalėjo būti pritaikyti didesnio dydžio vamzdžiams.
Nr.3 Drėgmės kondensacija prisotintose dujose gali sukelti žemus rodmenis ir atitinkamą koroziją.
Nr. 4 Dangos arba medžiagos susikaupimas ant jutiklio turės įtakos šilumos perdavimo efektyvumui.
Nepaisant didesnių pradinių sąnaudų, dėl ilgalaikių tikslumo, mažos priežiūros ir ilgaamžiškumo pranašumų Coriolis masės srauto matuokliai yra vertingas sprendimas daugelyje pramonės šakų. Tiesioginiai ir patikimi masės, tankio ir temperatūros matavimai leidžia juos naudoti įvairiai – nuo naftos, dujų iki maisto ir gėrimų.
Jei randate patikimą Coriolis masės srauto matuoklių gamintoją, nedvejodami susisiekite su mumis ir pasikonsultuokite su ekspertais, kad pasirinktumėte tinkamus masės srauto matuoklius. Arba tiesiog paprašykite nemokamos kainos su konkrečiais reikalavimais.
Paskelbimo laikas: 2024-10-24
